欧式三层复式别墅设计效果图及平面图

    今年转眼又到了12月,打算回老家过年的人也计划陆续购票,外出打工和做生意的人都想回老家建显眼的别墅。

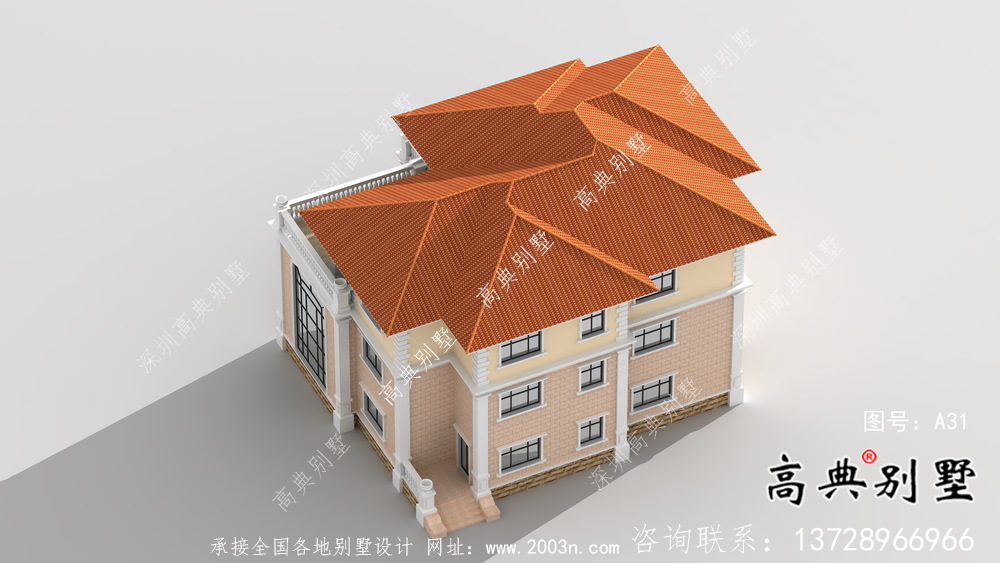

a31号别墅设计图纸及效果图介绍:

占地规格:门面20.2米X深度17.3米
一层面积:265.71平方米
二层面积:220.49平方米
三层面积:214.82平方米
建筑面积:701.02平方米
图纸张数:效果图13张、施工图共70张A3规格(即建施、结施、水施、电施)


欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图欧式三层复式别墅设计效果图及平面图

a31号别墅首层室内功能介绍:
门楼 (约15平方米)(前面中间)
复式客厅 (约75平方米)(右前面)
餐厅 (约32平方米)(右后面)
厨房 (约16平方米)(后面中间)
书房 (约19平方米)(前面中间靠左)
卧室1带卫生间 (约18平方米/9平方米)(左后面)
车库 (约22平方米)(左前面)
三转楼梯 (约14平方米)(右面中间)
公卫 (约7平方米)(左面中间靠右)

a31号别墅二层室内功能介绍:
书房 (约10平方米)(右后面)
卧室2带卫生间 (约18平方米/9平方米)(左后面)
卧室3 (约13平方米)(后面中间)
卧室4带卫生间、衣帽间 (约27平方米/12平方米/9平方米)(左前面)
客厅挑空 (约50平方米)(右前面)
小厅带阳台 (约22平方米/15平方米)(前面中间)
公卫 (约7平方米)(左面中间靠右)
三转楼梯 (约14平方米)(后面中间)

a31号别墅三层室内功能介绍:
书房 (约10平方米)(右后面)
卧室5带卫生间 (约18平方米/9平方米)(左后面)
卧室6 (约13平方米)(后面中间)
卧室7带卫生间、衣帽间 (约27平方米/12平方米/9平方米)(左前面)
客厅挑空 (约50平方米)(右前面)
影视室带阳台 (约20平方米/15平方米)(前面中间)
公卫 (约7平方米)(左面中间靠右)
露台 (约34平方米)(右前面)
盖顶阳台 (约18平方米)(面中间靠前)
三转楼梯 (约14平方米)(后面中间)

a31号别墅外墙主要材料:
天然岩石漆、水泥构件葫芦柱栏杆、蘑菇面黄锈石、欧式水泥构件线条、屋面310X310S瓦

图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
