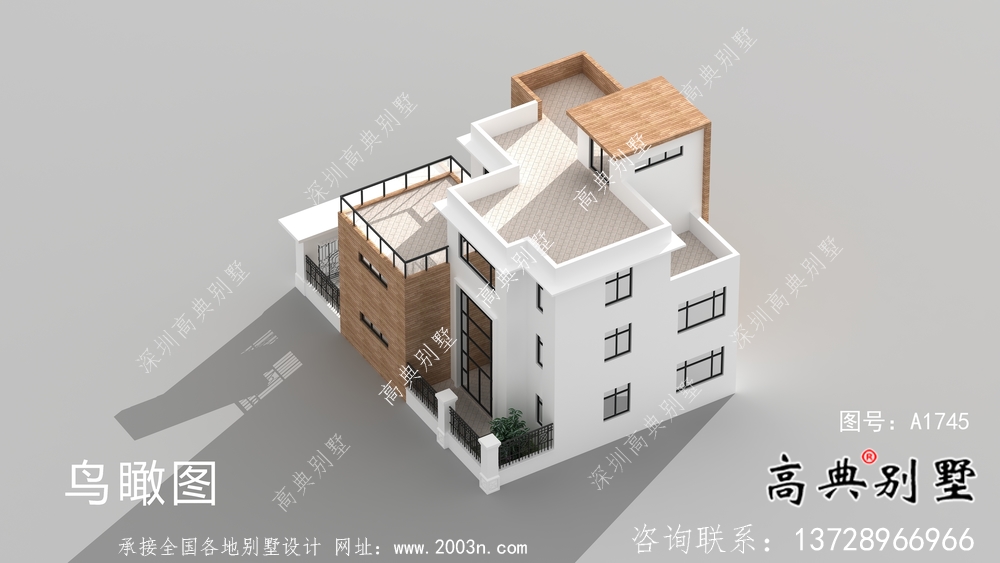

现代简约三层别墅效果图及施工图

    乡村别墅风格多样,欧式典雅高贵,中国古典风味,但越来越多的人开始喜欢清新简约的现代风格。
A1745号别墅设计图纸及效果图介绍:

占地规格:门面14.6米X深度18.4米
一层面积:172.48平方米
二层面积:145.94平方米
三层面积:111.76平方米
出屋面楼梯间面积:18.59平方米
庭院面积:77.11平方米
建筑面积:448.77平方米
庭院面积未计入建筑面积
图纸内容:效果图17张施工图45张A3(即建筑、结构、给排水、电气四个专业)


现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图现代简约三层别墅效果图及施工图

A1745号别墅首层室内功能介绍:
庭院1 (约50平方米)(前面)
车库 (约34平方米)(右前面)
门廊 (约7平方米)(中间靠前)
堂屋 (约12平方米)(大门后)
卧1 (约14平方米)(左前面)
公卫1 (约4平方米)(左面中间)
客厅 (约34平方米)(右面中间靠后)
庭院2 (约19平方米)(右后面)
厨房带储藏室 (约8平方米/5平方米)(后面中间)
餐厅 (约14平方米)(左后面)
三转楼梯 (约15平方米)(左面中间)

A1745号别墅二层室内功能介绍:
卧2带卫2带阳台1 (约19平方米/7平方米/6平方米)(右前面)
起居厅带阳台 (约12平方米/7平方米)(中间靠前)
卧3带阳台 (约10平方米/4平方米)(左前面)
公卫3 (约4平方米)(左面中间)
客厅上空 (约27平方米)(右面中间靠后)
卧4带衣帽间带卫4 (约14平方米/8平方米/5平方米)(后面中间及左后面)
三转楼梯 (约15平方米)(左面中间)

A1745号别墅三层室内功能介绍:
起居厅带露台1 (约12平方米/34平方米)(中间及右前面)
卧5带阳台3 (约10平方米/4平方米)(左前面)
公卫5 (约4平方米)(左面中间)
卧6带衣帽间带卫6 (约27平方米/8平方米/5平方米)(右面中间及后面中间)
三转楼梯 (约15平方米)(左面中间)
露台2 (约14平方米/8平方米/5平方米)(左后面)

A1745号别墅四层室内功能介绍:
三转楼梯 (约15平方米)(左面中间)
露台3 (约82平方米)(右面及左前面)

A1745号别墅外墙主要材料:真石漆

在线下单:

图纸售价3999元


图纸内容:
1、建筑图包含平立面图、门窗图、外墙装修细节等。
2、配筋图包含地基、梁、柱、楼板配筋大样图等等。
3、给排水图包含厨卫给水、厨卫排水,阳台排水等。
4、电气包含用电和电视网络、照明、插座、防雷等。
